Участок порошковой покраски под ключ

Компания «Ардтехно» проектирует и производит участки порошковой покраски с ручными подвесными транспортными системами. Подбираем оборудование под размеры и массу изделий, планируемый выпуск и помещение заказчика. Выполняем монтаж, пусконаладку и обучение персонала.

Основное направление — участки с ручным перемещением изделий между камерой напыления и печью полимеризации. Также принимаем заказы на автоматические линии: необходимость автоматизации обсуждается при подборе оборудования.

Что входит в участок порошковой покраски

• Камера напыления — рабочая зона нанесения порошковой краски.
• Установка нанесения порошковой краски — подбирается при согласовании комплектации.
• Система рекуперации — улавливает порошок, не осевший на изделиях.
• Печь полимеризации — нагревает изделия и выполняет заданный цикл формирования покрытия.
• Подвесная транспортная система — служит для перемещения и размещения подвесок с изделиями.
• Система управления оборудованием.

По источнику энергии печи полимеризации могут быть электрическими, дизельными или газовыми. Вариант нагрева подбирается с учётом доступных энергоресурсов и условий предприятия. В примере комплектации ниже используется электрическая печь.

Подготовку поверхности согласовываем отдельно: учитываем существующее оборудование заказчика и необходимость дополнительных операций. Наличие этого этапа в технологическом процессе не означает, что оборудование для него включено в базовую стоимость участка.

Варианты компоновки участка

В тупиковой печи загрузка и выгрузка выполняются с одной стороны. В проходной печи окрашенные изделия загружают с одной стороны, а после полимеризации выгружают с противоположной. Для проходного варианта применяется двусторонняя транспортная система.

Компоновку выбираем с учётом размеров помещения, расположения колонн, ворот, рабочих мест и необходимых проходов. Предусматриваем места для навешивания изделий, ожидания загрузки и охлаждения готовой партии.

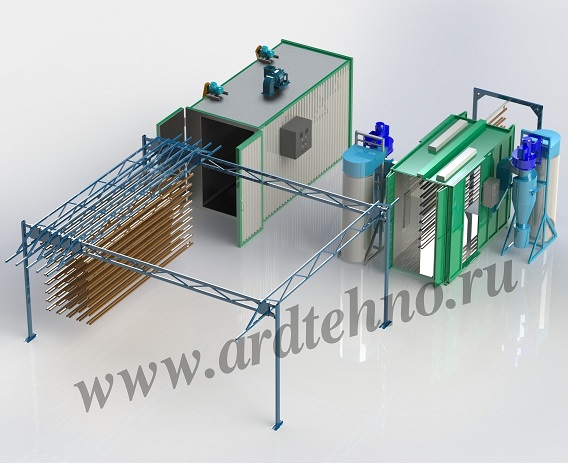

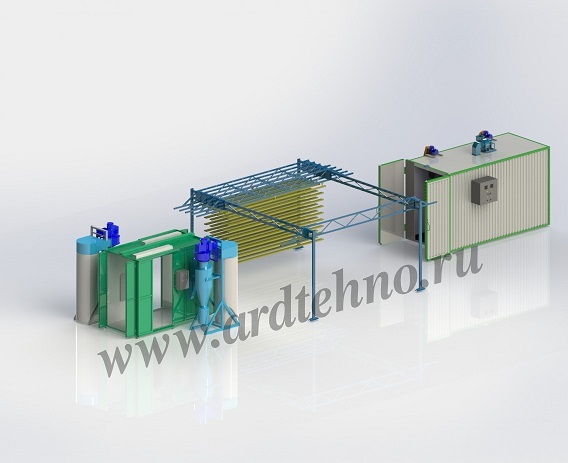

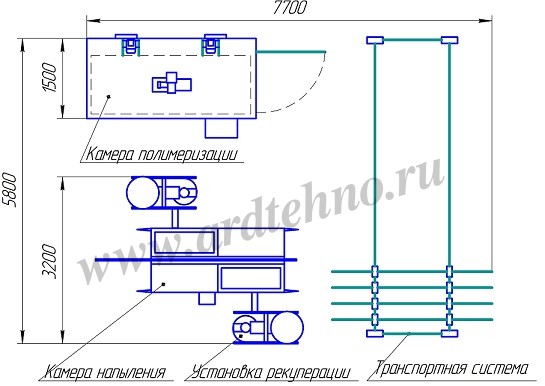

Пример схемы участка

Иллюстрации показывают варианты размещения. Размеры оборудования и расстояния между рабочими зонами определяются для конкретного помещения.

Как работает участок с ручной транспортной системой

1. Изделия навешивают на траверсы. По одной подвеске перемещают по монорельсу в двухпостовую камеру напыления и окрашивают с двух сторон.
2. После нанесения краски подвеску возвращают на транспортную систему и подают следующую. Подготовленные подвески собирают в партию для печи.
3. Партию загружают в печь, закрывают двери и запускают автоматический цикл. Пока идёт полимеризация, окрашивают следующую партию.
4. После сигнала о завершении цикла подвески выгружают. В тупиковом варианте загрузка и выгрузка выполняются через одни двери: подвески возвращают на одностороннюю транспортную систему, где изделия остывают перед снятием.

Размер партии и производительность рассчитываются по габаритам и массе изделий, схеме завешивания, времени нанесения краски и режиму полимеризации. Количество монорельсов само по себе не определяет выпуск изделий за смену.

Работа участка с проходной печью и двусторонней транспортной системой описана отдельно на странице линии порошковой покраски.

Проектирование и запуск участка

1. Исходные данные. Уточняем габариты и массу изделий, объём выпуска, количество цветов и режим работы.
2. Компоновка. По плану помещения подбираем камеры, транспортную систему и расположение рабочих зон.
3. Предложение. Согласовываем комплектацию, стоимость, требования к коммуникациям и условия поставки.
4. Изготовление и запуск. Производим оборудование, выполняем согласованные монтажные и пусконаладочные работы, обучаем персонал.

До монтажа необходимо подготовить помещение и точки подключения оборудования. Подробнее — в статье о требованиях к организации участка порошковой покраски.

Стоимость участка порошковой покраски

Цена зависит от размеров и типа камер, количества постов напыления, состава рекуперации, конфигурации транспортной системы и дополнительных опций. В расчёте отдельно уточняем состав оборудования, монтаж и условия доставки.

Пример участка с тупиковой печью 3600 мм

Комплектация с ручным нанесением краски и усиленной односторонней подвесной транспортной системой. Приведённые выше иллюстрации показывают варианты компоновки; план размещения этого комплекта разрабатывается под помещение заказчика.

• Двухпостовая камера напыления с рабочими размерами 2500 × 1100 × 1900 мм (длина × ширина × высота).
• Две установки рекуперации СФР-01, каждая мощностью 3 кВт.
• Тупиковая электрическая печь полимеризации с откатными дверями, внутренними размерами 3600 × 1330 × 1900 мм (длина × ширина × высота) и пятью монорельсами. Мощность печи — 55 кВт; это не суммарная мощность участка.
• Усиленная односторонняя ручная транспортная система с шестью монорельсами длиной 3600 мм.
• 22 траверсы подвеса. Допустимая нагрузка на одну траверсу — до 200 кг. Схема подвеса и распределение нагрузки согласовываются при проектировании.

Стоимость примера — 1 873 200 ₽ с НДС 22%, включая полный монтаж и пусконаладку в Ростове-на-Дону. Расчёт приведён по состоянию на сентябрь 2026 года. Это цена указанной комплектации, а не минимальная стоимость любого участка.

Условия поставки этого участка

• Изготовление — 25–30 рабочих дней. Монтаж и пусконаладка — 1–2 дня при готовности помещения.
• В стоимость включены оборудование, техническая документация на русском языке, схемы размещения, полный монтаж, пусконаладка и обучение персонала.
• Доставка не включена. Самовывоз со склада поставщика в Сергиевом Посаде.
• Подготовка помещения, подвод коммуникаций и подъёмно-транспортные механизмы для монтажа в стоимость не входят.
• Оборудование для подготовки поверхности в этот комплект не входит.
• Оплата — по соглашению сторон. Гарантия производителя — 12 месяцев.

Для другой комплектации или региона монтажа стоимость уточняется отдельно. Окончательные условия и сроки фиксируются в договоре.

Другие варианты оборудования представлены в разделе «Готовые участки». Полный перечень — в каталоге оборудования для порошковой покраски.

Вопросы при подборе участка

Сколько места занимает участок?

Площадь определяется размерами изделий и выбранной компоновкой. Помимо камер учитываем транспортную систему, зоны загрузки, выгрузки и охлаждения, а также проходы для работы и обслуживания. Для предварительной оценки пришлите план помещения с размерами и расположением колонн.

Можно ли использовать существующее оборудование?

Возможность включения существующих камер и транспортной системы оцениваем по их размерам, состоянию и характеристикам. Для рассмотрения модернизации нужны фотографии, схема и технические данные оборудования.

Сколько длится изготовление?

Для приведённого примера участка ориентир изготовления — 25–30 рабочих дней, монтажа — 1–2 дня. Сроки конкретного заказа согласовываются с учётом комплектации, загрузки производства и готовности помещения.

Какое электропитание требуется?

Для электрической печи из приведённого примера предусмотрено трёхфазное питание 380 В. Необходимую мощность подключения рассчитываем по всему комплекту оборудования; мощность одной печи не равна мощности участка.

Можно ли заказать нестандартный участок?

Да. Размеры камер и конфигурацию ручной транспортной системы подбираем под изделия и помещение заказчика.

Получить расчёт участка порошковой покраски

Для предварительного расчёта участка сообщите специалистам «Ардтехно»:

• размеры и массу окрашиваемых изделий;
• требуемую производительность;
• количество рабочих постов;
• количество используемых цветов порошковой краски;
• размеры производственного помещения;
• необходимый режим работы;
• при наличии — план помещения.

На основании этих данных мы подберём состав оборудования, размеры камер, транспортную систему и подготовим техническое предложение с расчётом стоимости участка порошковой покраски.
